Jak zmierzyć wgniecenie? Tablica cieniowa z liniami i linijka magnetyczna w praktyce PDR

Precyzyjny pomiar wgniecenia to jeden z najważniejszych etapów pracy technika PDR (Paintless Dent Repair). To właśnie od poprawnej oceny wielkości, głębokości i charakteru odkształcenia zależy dobór narzędzi, metoda wyprowadzania blachy oraz czas potrzebny na wykonanie usługi. W praktyce stosuje się dwa podstawowe narzędzia diagnostyczne: tablicę cieniową z liniami oraz linijkę magnetyczną. Oba rozwiązania pozwalają na dokładną analizę deformacji, ale wymagają poprawnego ustawienia i interpretacji refleksów na powierzchni lakieru. Poniżej przedstawiamy szczegółowy opis, jak prawidłowo używać tych narzędzi oraz jakich błędów unikać podczas pomiaru wgnieceń.

Dlaczego właściwy pomiar wgniecenia ma duże znaczenie?

Wgniecenia powstałe w wyniku gradobicia, parkingowych zderzeń, uderzeń drzwiami czy drobnych kolizji mogą mieć zupełnie różny charakter – od płytkich, szerokich odkształceń po wąskie, punktowe wgniotki z napiętą blachą. Nie każde wgniecenie odpowiada na te same narzędzia i techniki. Dlatego dokładne zmierzenie odkształcenia:

• pozwala właściwie dobrać kij PDR, drut, końcówkę popychającą lub adapter do kleju,
• umożliwia ocenę zasięgu naprężeń wokół punktu uderzenia,
• pozwala ustalić kierunek pracy narzędzi i kolejność „wybijania” kształtu,
• minimalizuje ryzyko przepychania blachy lub powstania „wysokich punktów” (tzw. high spots),
• zwiększa szansę na wykonanie naprawy całkowicie bezlakierowej.

Im lepiej zostanie oceniona wgniotka, tym szybciej, bezpieczniej i bardziej precyzyjnie przebiegnie cała naprawa wgnieceń.

Tablica cieniowa z liniami – do czego służy?

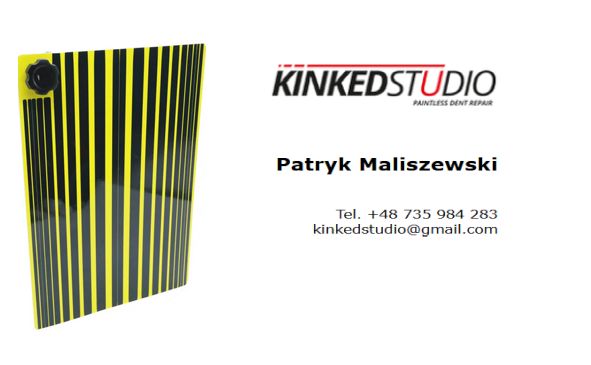

Tablica cieniowa (line board, reflection board) to narzędzie wykorzystywane w PDR do obserwacji załamania światła na powierzchni lakieru. Wzór linii – prostych lub falistych – odbija się na karoserii i ukazuje każdą deformację poprzez zaburzenie ciągłości odbicia.

Co pokazuje cieniowa tablica?

• głębokość i kierunek wgniecenia – im większe zniekształcenie, tym bardziej linie „płyną” lub załamują się,
• punkt centralny – miejsce największego naprężenia materiału,
• rozciągnięcie blachy – często widoczne jako zniekształcenie w szerszym obszarze,
• wysokości i niskie punkty – doliny, garby i mikrodeformacje niewidoczne gołym okiem przy świetle naturalnym.

Jak ustawić tablicę cieniową?

1. Tablicę ustawiamy pod kątem 45–75° względem powierzchni.
2. Odległość od elementu powinna wynosić 20–60 cm w zależności od wielkości naprawianego obszaru.
3. Oś tablicy kierujemy prostopadle do powierzchni blachy.
4. Źródło światła (dzienne lub lampy PDR) ustawiamy tak, by linie były wyraźnie widoczne.

Zbyt ostre światło może „wypalić” refleks, zbyt słabe – rozmyje kształt wgniecenia.

Jak odczytać obraz z tablicy cieniowej?

Odkształcenie blachy powoduje lokalne wygięcie odbitych linii. Zasada jest prosta:

• Linie rozchodzące się na zewnątrz → powierzchnia tworzy wgniecenie.
• Linie zbiegające się do środka → pojawił się punkt wypchnięcia (high spot).
• Rozciągnięcie linii na większej powierzchni → blacha została naprężona, praca wymaga stopniowego rozluźnienia.

Technik PDR obserwuje te zmiany, aby precyzyjnie określić miejsca nacisku i kolejność wyprowadzania materiału.

Linijka magnetyczna – precyzyjny pomiar głębokości i średnicy

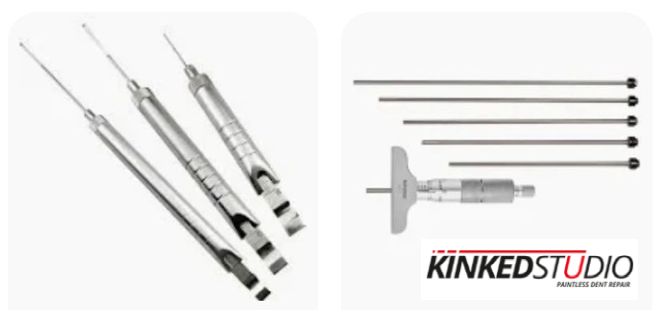

Linijka magnetyczna (magnetic depth gauge, depth ruler) to narzędzie pozwalające na dokładny pomiar faktycznej głębokości wgniecenia. Jest szczególnie przydatna, gdy:

• pracujemy nad punktem o dużej głębokości,
• oceniamy wgniecenie pod klej,
• sprawdzamy efekty kolejnych etapów wyprowadzania blachy,
• szkolimy nowych techników (łatwiej ocenić postęp).

Jak wykonać pomiar linijką magnetyczną?

1. Linijkę przykładamy równolegle do powierzchni blachy.
2. Metalowy wskaźnik (magnes) ustawiamy na środku deformacji.
3. Magnes opada w najniższy punkt wgniecenia, pokazując różnicę wysokości.
4. Odczytujemy wartość w milimetrach.

Pomiar wykonujemy na surowej powierzchni – bez folii PPF i przed ewentualną korektą lakieru.

Porównanie: tablica cieniowa vs. linijka magnetyczna

Narzędzie	Do czego służy	Zaleta	Kiedy używać
Tablica cieniowa	Ocena kształtu i kierunku deformacji	Pokazuje strukturę wgniecenia i naprężenia blachy	Cały proces naprawy, planowanie i kontrola
Linijka magnetyczna	Pomiar głębokości	Daje liczbową wartość odkształcenia	Na początku i końcu pracy, do wyceny i szkolenia

Typowe błędy podczas pomiaru wgnieceń

• Zbyt intensywne światło powodujące utratę kontrastu cieni.
• Pomiar na mokrej powierzchni – krople zniekształcają odbicie linii.
• Ustawienie tablicy pod zbyt płaskim kątem.
• Pomiar linijką na nierównej lub karbowanej powierzchni blachy.
• Próba oceny wgniecenia bez światła kierunkowego.

Wskazówki praktyczne dla techników PDR

• Zawsze rozpoczynaj od oceny struktur linii, nie od pomiaru głębokości.
• Jeśli linie są „ciągnięte” na dużym obszarze – rozluźnij naprężenie zanim zaczniesz podnosić centrum.
• W przypadku wgnieceń punktowych stosuj krótki odstęp tablicy od elementu (precyzyjniejszy refleks).
• Jeśli wgniecenie przekracza 1,5–2 mm głębokości – licz się z koniecznością stopniowania siły i pracy etapami.
• Gdy odbicie tworzy wyraźną „pętlę” – najpierw skoryguj krawędź, dopiero potem środek.

Jak zmierzyć wgniecenie po gradobiciu lub stłuczce parkingowej – korzystaj z narzędzi takich jak linijka magnetyczna i tablica cieniowa z liniami!

Dokładny pomiar wgniecenia jest fundamentem skutecznej naprawy metodą PDR. Tablica cieniowa z liniami pozwala zobaczyć i zrozumieć kształt oraz kierunek deformacji, natomiast linijka magnetyczna umożliwia precyzyjne określenie głębokości i stopnia rozciągnięcia blachy. Prawidłowa interpretacja odbić i pomiarów decyduje o jakości pracy, bezpieczeństwie lakieru i czasie wykonania naprawy.

Technik, który potrafi właściwie „czytać” wgniecenie, pracuje szybciej, czyściej i z lepszym efektem końcowym.
